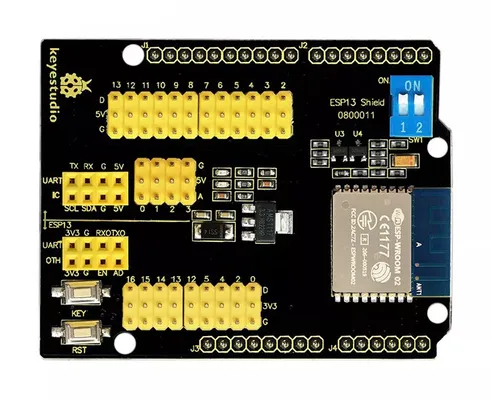

KEYESTUDIO ESP13 shield serial port module KS0366 για Arduino

KEYESTUDIO ESP13 shield serial port module KS0366 για Arduino

Το ESP13 shield serial port module για Arduino microcontrollers από την Keyestudio, είναι ειδικά σχεδιασμένο για τη σύνδεση του WiFi.
Το pin είναι συμβατό με κύριες πλακέτες ελέγχου όπως το Arduino Uno και το Mega2560. Επιπλέον, χρησιμοποιεί το τσιπ μετατροπής τάσης κατά τη σύνδεση του Arduino MCU, το οποίο είναι συμβατό με 3,3V και 5V.

-Support wireless 802.11 b/g/n standards
-Support STA/AP working modes
-Built-in TCP/IP protocol stack, able to configure a socket
-Support standard TCP/UDP Server and Client
-The serial port baud rate supporting 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps

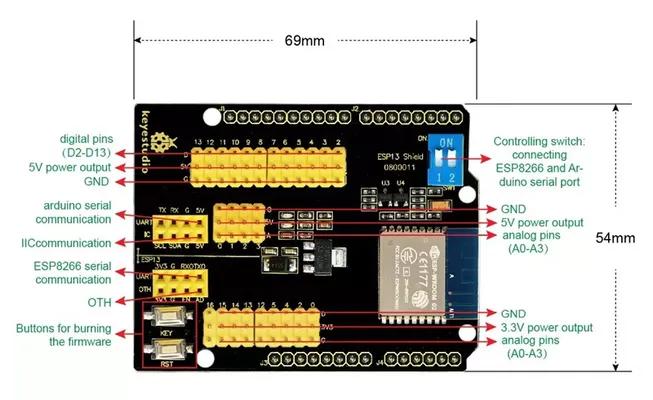

-Standard Arduino Uno/Mega pin pitch
-Breaks out Arduino Pin 2/3/4/5/6/7/8/9/10/11/12/13
-ESP8266 GPIO 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/UART/TX/UART RX/UART

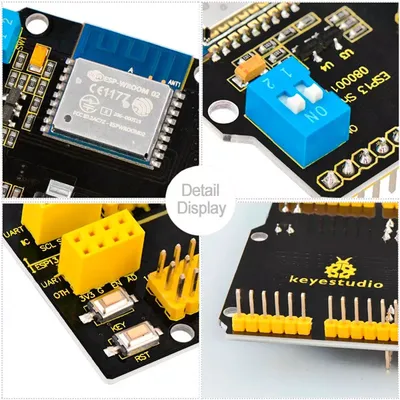

-RESET button
-KEY button for multiplexing configuration function
-Two DIP switches enable extended switching between the Arduino and ESP8266 serial ports

Οδηγίες χρήσης:
https://www.data-media.gr/files/KS0366.pdf

Τεχνικά χαρακτηριστικά
Serial port data: 5/6/7/8 bits
Serial Parity check: None
Serial port stop bit: 1/2 bit
WiFi operating current: continuous transmission 700mA(200mA MAX), standby <200uA
Wireless transmission rate: 110-460800bps
Working temperature: -40°C ~ +125°C
Dimensions: 69 x 54 x 19mm
Weight: 22.7g

Σημείωση
Το προϊόν είναι εξειδικευμένο και απαιτούνται τεχνικές γνώσεις.
Η εγγύηση δεν καλύπτει βλάβες από λάθος συνδεσμολογία.
